Dettagli:
|
| Nome del prodotto:: | generatore di vapore | Tipo:: | Riscaldamento elettrico/riscaldamento a gas |
|---|---|---|---|
| Struttura:: | Metropolitana di riscaldamento elettrica | Pressione:: | 0.4/0.7Mpa |
| Combustibile:: | Acqua di riscaldamento | Uscita:: | Vapore |
| Materiale: | Acciaio inossidabile | Funzione:: | Vapore del prodotto |
| Potenza:: | 9 kW//24 kW/48 kW/72 kW | Evaporazione nominale:: | 50 kg/60 kg/100 kg/200 k/300 k/500 kg all'ora |

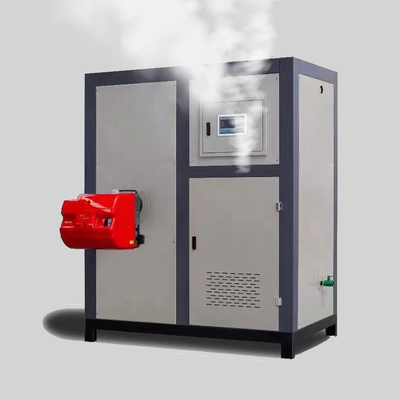

Generatore di vapore a gas Prezzo di fabbrica Automatico Piccolo da 1 tonnellata 0,5 t Caldaia a vapore industriale commerciale a risparmio energetico
300 kg generatore di vapore a biomassa a temperatura costante Caldaia a vapore commerciale pellet Caldaia a vapore elettrica
Parametro:
| 1Evaporazione nominale: ((Kg/h) 50 | 2.Pressione di progettazione ((MPa):0.72 |
| 3.Pressione nominale del vapore ((MPa):0.4-0.7 | 4.Pressione di lavoro massima ammissibile ((MPa):0.7 |
| 5.Temperatura di progetto:1710,4°C | 6Temperatura nominale del vapore:1700,4°C |
| 7.Pressione di prova di foratura ((MPa):0.92 | 8.Volume ((m3) 004 |
|
9Capacità d'acqua: 29 litri. Medio di lavoro: acqua, vapore acqueo |
10.Potenza nominale:36 ((KW) |
| 11Pressione nominale: 380 V | 12.Corrente nominale:9.4A |
| 13.Peso netto: 58 kg | 14Dimensioni di trasporto: 70*50*130 |
|
Il generatore a vapore a caldaia è accettabile per il servizio OEM o ODM. Il generatore di vapore da 24 kW, che funziona con una tensione di 380, è composto principalmente da un sistema di approvvigionamento idrico, un sistema di controllo automatico, un forno e un sistema di riscaldamento e un sistema di protezione della sicurezza. |
|
Il generatore 24kw è attraverso un dispositivo di controllo automatico per garantire che il regolatore liquido o alto,le sonde a elettrodo medio e basso controllano l'apertura e la chiusura della pompa d'acqua durante il funzionamento, la lunghezza dell'approvvigionamento idrico e il tempo di riscaldamento del forno; viene impostata la pressione massima del vapore e il livello dell'acqua del forno diminuisce continuamente con la continua produzione di vapore.Quando si trova al livello d'acqua basso (tipo meccanico) e al livello d'acqua medio (tipo elettronico)Quando il livello dell'acqua è alto, la pompa di acqua interrompe l'approvvigionamento.
Allo stesso tempo, il tubo elettrico di riscaldamento della fornace continua a riscaldarsi e la fonte genera continuamente vapore.Il manometro indice sulla parte superiore del pannello o la parte superiore visualizza immediatamente il valore della pressione del vapore, e l'intero processo può essere visualizzato automaticamente dalla luce indicativa.
Generatore di vapore a gas Prezzo di fabbrica Automatico Piccolo da 1 tonnellata 0,5 t Caldaia a vapore industriale commerciale a risparmio energetico
| Modello | ZYSG0.012-0.7 | ZYSG0.016-0.7 | ZYSG0.025-0.7 | ZYSG0.035-0.7 | ZYSG0.05-0.7 | ZYSG0.06-0.7 | ZYSG0.08-0.7 | ZYSG0.1-0.7 | ZYSG0.125-0.7 | ||
| Progetto | Unità | ||||||||||
| Evaporazione nominale | Kg/h | 12 | 16 | 25 | 35 | 50 | 60 | 80 | 100 | 125 | |
| Pressione di lavoro nominale | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Temperatura del vapore saturo | °C | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |
| Potenza di ingresso | KW | 9 | 12 | 18 | 27 | 36 | 40 | 54 | 72 | 90 | |
| Corrente di ingresso | A | 14 | 18 | 27 | 41 | 54 | 60 | 81 | 108 | 135 | |
| Voltaggio nominale | V. | 3N AC 50Hz 380V | |||||||||
| un diametro della valvola di vapore principale | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | |
| b diametro della valvola di sicurezza | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 25 | 25 | |
| c diametro di ingresso | DN | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| d diametro della valvola di soffiata | DN | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 20 | 20 | |
Dimensione complessiva |
L | mm | 540 | 540 | 540 | 540 | 650 | 650 | 650 | 800 | 800 |
| W | mm | 650 | 650 | 650 | 650 | 660 | 660 | 660 | 800 | 800 | |
| H | mm | 980 | 980 | 1100 | 1100 | 1380 | 1380 | 1380 | 1580 | 1580 | |
| Peso | kg | 90 | 95 | 105 | 110 | 130 | 130 | 135 | 195 | 195 | |
| Secondo i requisiti dell'ordine del cliente, l'azienda può fornire prodotti personalizzati per l'alimentazione elettrica specifica nel mondo. | |||||||||||
A.Generatore di vapore elettrico
| Numero del modello | ZY-CH24 | ZY-CH36 | ZY-CH48 | ZY-CH72 | ZY-CH144 |
| Pressione di uscita (Mpa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| Voltaggio nominale (V) | 380 | 380 | 380 | 380 | 380 |
| Potenza nominale (kw) | 24 | 36 | 48 | 72 | 144 |
| Capacità nominale di vapore (kg/h) | 32 | 50 | 65 | 100 | 200 |
| Temperatura del vapore saturo (°C) | 170 | 170 | 170 | 170 | 170 |
| Diametro del tubo di vapore (mm) | 20 | 20 | 20 | 20 | 20 |
| Diametro del tubo di soffiatura (mm) | 20 | 20 | 20 | 20 | 20 |
| Diametro del tubo di scarico (mm) | 20 | 20 | 20 | 20 | 20 |
| Efficienza termica | 98% | 98% | 98% | 98% | 98% |
| Personalizzazione del trattamento | Personalizzabile | Personalizzabile | Personalizzabile | Personalizzabile | Personalizzabile |
| Lunghezza di forma (mm) | 850 | 850 | 850 | 850 | 1600 |
| Larghezza del profilo (mm) | 820 | 820 | 820 | 820 | 850 |
| Altezza del profilo (mm) | 1350 | 1350 | 1350 | 1350 | 1400 |
B.Gas riscaldato/LPG riscaldato/Generatore di vapore diesel riscaldato
| Numero del modello | ZYSG0.1-07 ((Y/Q) | ZYSG0.2-07 ((Y/Q) | ZYSG0.3-07 ((Y/Q) | ZYSG0.5-07 ((Y/Q) | ZYSG0.6-07 ((Y/Q) | ZYSG1.0-08 ((Y/Q) | |
| Evaporazione nominale (kg/h): | 100 | 200 | 300 | 500 | 600 | 1000 | |
| Pressione nominale (Mpa): | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Efficienza termica (%): | 95% | 95% | 95% | 95% | 95% | 96% | |
| Diametro di vapore Dn (mm): | 25 | 25 | 25 | 40 | 25X2 | 40 | |
| Diametro dell'entrata Dn (mm): | 20 | 20 | 20 | 25 | 20 | 25 | |
| Diametro di soffiatura Dn(mm): | 40 | 40 | 40 | 25 | 40 | 25 | |
| Diametro della valvola di sicurezza Dn (mm): | 20 | 20 | 20 | 32 | 20 | 40 | |
| Diametro del camino Dn (mm): | Φ140 | Φ140 | Φ159 | Φ219 | Φ159X2 | Φ300 | |
| Consumo di carburante | Diesel leggero (kg/h): | 6.6 | 13 | 18 | 31 | 34 | 62 |
| Gas naturale (NMP): | 7.5 | 15.5 | 23 | 39 | 46 | 76 | |
| Gas liquefatto (kg/h): | 6 | 11.5 | 14 | 24 | 29 | 59 | |
| Dimensioni (compresi il bruciatore, gli accessori) |
Lunghezza (mm): | 1350 | 1700 | 2100 | 2300 | 2800 | 3150 |
| Larghezza (mm): | 800 | 1600 | 1600 | 1800 | 2400 | 2500 | |
| Altezza (mm): | 1550 | 2400 | 2400 | 2800 | 2500 | 2800 | |
| Peso dell'imballaggio ((kg) | 650 | 1100 | 1100 | 1700 | 2100 | 3500 | |
C.macchina generatrice di vapore a biomassa
| Numero del modello | ZYH0.1-07M | ZYH0.2-07M | ZYH0.3-07M | ZYSG0.6-07M | ZYXG1.0-07-SC | ZYSG1.0-08-Sistema singolo | |
| Capacità nominale di vapore (kg/h): | 100 | 200 | 300 | 600 | 1000 | 1000 | |
| Pressione nominale (Mpa): | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| Efficienza termica (%): | > 92% | > 92% | > 92% | > 92% | > 92% | > 92% | |
| Fornitura di alimentazione (VIHZ): | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 380V/50Hz | 380V/50Hz | |
| Dimensioni del corpo: | 1700x850x1805 | 1850x1050x2305 | 1700x1100x2300 | 3000x1100x2300 | 2900x2600x2500 | 3400x1800x3000 | |
| Collettore esterno di polveri: | 330x1650 | 80x80x2300 | 1100x850x2300 | 80x80x2300 ((*2) | Integrazione integrata | 1700*950*1200 mm | |
| Capacità del bunker (kg): | 110 | 90 | 150 | 280 | 480 | 400 | |
| Diametro del camino (m): | Φ140 | Φ140 | Φ219 | Φ219 | Φ273 | Φ273 | |
| Consumo di carburante all'ora (kg/h): | 10-15 | 20-25 | 30-35 | 70-80 | 150-180 | 150-180 | |
| Peso dell'imballaggio (kg): | 870 | 980 | 1300 | 2600 | 3600 | 3500 | |
